Elektronik entwickeln, löten, messen und reparieren
Ob eigene Schaltung, Mikrocontroller-Projekt, Reparatur oder selbst entwickelte Platine: In unserem ElektroLab findest Du gut ausgestattete Arbeitsplätze für viele Aufgaben rund um Elektronik und Elektrotechnik. Zwei Elektronik-Ecken mit eigenen Arbeitsbereichen stehen bereit.
Hier verlötest Du Bauteile, baust Schaltungen auf, misst elektrische Signale und suchst Fehler. Für anspruchsvollere Platinenprojekte ergänzt ein Lötofen LPKF ProtoFlow E die Ausstattung. Damit verlötest Du bestückte Leiterplatten im Reflow-Verfahren.
Geräte: Lötkolben mit verschiedenen Spitzen, Heißluft- und Entlötstation, Digital-Oszilloskope, Multimeter, Frequenzgenerator, Lötofen.
Handwerkzeug: Zangen, Abisolierwerkzeuge, Schraubendreher, Pinzetten.
Typische Arbeiten im ElektroLab
- elektronische Schaltungen aufbauen und testen
- Kabel, Stecker und elektronische Bauteile verlöten
- Mikrocontroller- und Sensorprojekte entwickeln
- Fehler in elektronischen Geräten und Schaltungen suchen
- Spannungen, Ströme und Signale messen
- Leiterplatten bestücken und verlöten
- SMD-Bauteile mit Heißluft bearbeiten
- Platinen im Reflow-Verfahren löten
- Elektronik für Robotik- und Maker-Projekte entwickeln
Zusammen mit 3D-Drucker, Lasercutter oder Platinenfräse entwickelst Du im FabLab komplette Prototypen statt nur einzelner Komponenten.

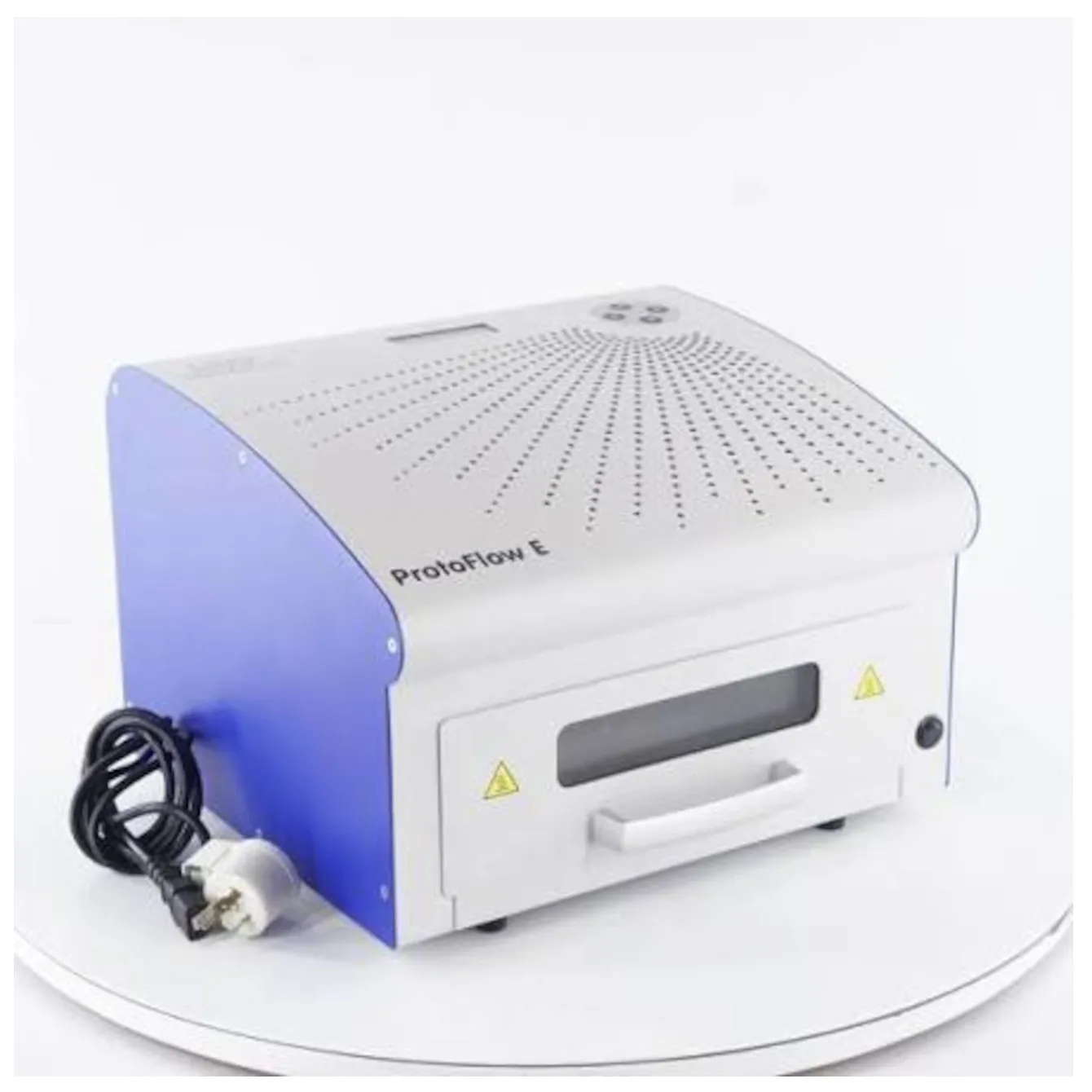

Lötofen LPKF ProtoFlow E
Mit dem LPKF ProtoFlow E verlötest Du bestückte Leiterplatten im bleifreien Reflow-Verfahren. Der Lötofen eignet sich besonders für Platinen mit SMD-Bauteilen und erwärmt sie gleichmäßig nach einem kontrollierten Temperaturprofil.
- Maximale Temperatur: 320 °C nach 600 Sekunden
- Maximale Leiterplattengröße: 160 × 200 mm
- Verfahren: bleifreier Reflow-Prozess
Zur Einweisung Lötofen anmelden
Einweisung und Nutzung
Elektronikarbeiten setzen je nach Projekt und Gerät unterschiedliche Kenntnisse voraus. Wenn Du zum ersten Mal im ElektroLab arbeitest oder ein Gerät noch nicht kennst, sprich unsere Labmanager oder Mentoren an. Sie zeigen Dir die Ausstattung und helfen Dir beim sicheren Einstieg.
Grundsätzlich gilt: Geräte, für die eine Einweisung vorgeschrieben ist, nutzt Du erst nach dieser Einweisung selbstständig.
Kosten
Einweisung: kostenlos für Nichtmitglieder, Fördermitglieder und aktive Mitglieder.
Nutzungsgebühr: 1,00 € Tagespauschale für Nichtmitglieder. Für Fördermitglieder und aktive Mitglieder ist die Nutzung kostenlos.
Es gilt die jeweils aktuelle Gebührenordnung des FabLab Lübeck e. V.
Vom Schaltplan zur fertigen Platine
Im FabLab muss Dein Elektronikprojekt nicht an der Werkbank enden. Je nach Projekt druckst Du Gehäuse mit dem 3D-Drucker, fertigst Frontplatten mit dem Lasercutter oder fräst eigene Leiterplatten mit unserer Platinenfräse. So entsteht aus einer ersten Idee Schritt für Schritt ein funktionierender Prototyp.
Häufige Fragen
Muss ich bereits Erfahrung mit Elektronik haben?
Nein. Das FabLab ist ausdrücklich ein Ort zum Lernen und Ausprobieren. Bei Fragen helfen Dir unsere Labmanager, Mentoren und andere Mitglieder der Community weiter. Für bestimmte Geräte oder Arbeiten brauchst Du vorher eine Einweisung.
Kann ich im ElektroLab elektronische Geräte reparieren?
Die Ausstattung eignet sich auch zur Fehlersuche und für viele Reparaturen an elektronischen Geräten. Ob eine Reparatur möglich und sinnvoll ist, hängt vom Gerät und vom Fehler ab. Arbeiten an gefährlichen Spannungen bleiben entsprechend qualifizierten Personen vorbehalten.
Kann ich im FabLab eigene Platinen herstellen?
Ja. Mit unserer Platinenfräse stellst Du Leiterplatten her und bestückst, lötest und prüfst sie anschließend im ElektroLab.
Wofür brauche ich den Lötofen?
Der LPKF ProtoFlow E ist für das Reflow-Löten von Leiterplatten mit SMD-Bauteilen gedacht. Statt jedes Bauteil einzeln mit dem Lötkolben zu verlöten, erwärmt der Ofen eine mit Lötpaste und Bauteilen vorbereitete Platine nach einem festen Temperaturprofil.
Kann ich eigene Bauteile und Projekte mitbringen?
Ja, eigene Elektronikprojekte gehören zum Konzept einer offenen Werkstatt. Wenn Du Dir bei Bauteilen, Spannungen oder der sicheren Nutzung der Geräte unsicher bist, stimme Dein Projekt vorher kurz mit einem Mentor oder dem Labmanagement ab.
Wo finde ich Antworten auf andere Fragen?
Ruf uns an oder schreib eine E-Mail an info@fablab-luebeck.de. Wir lesen jede Nachricht.
