3D-Scanner
Reale Objekte einscannen und als digitales 3D-Modell weiterverwenden.
Wie 3D-Druck, nur rückwärts
3D-Scannen ist der schnellste Weg, ein reales Objekt als digitales 3D-Modell zu erfassen. Im Lab wählst Du je nach Aufgabe zwischen mehreren Scanner-Typen, vom Detailscan kleiner Teile bis zum Scan größerer Objekte. Die gescannten Modelle bearbeitest Du anschließend mit der Software im Lab weiter.
So wird ein Scan zur Grundlage für Konstruktion, Anpassung, Dokumentation oder Reproduktion. Du sparst Zeit beim Modellieren, kannst vorhandene Teile nachbauen (Reverse Engineering) und bringst Formen direkt in den 3D-Druck, an die CNC-Fräse oder in eine Visualisierung.
Welche Scan-Technologie passt zu Deinem Projekt?
Im FabLab Lübeck stehen Dir unterschiedliche Scantechnologien und selbst entwickelte Systeme für dreidimensionale Objekte in verschiedenen Größen zur Verfügung.

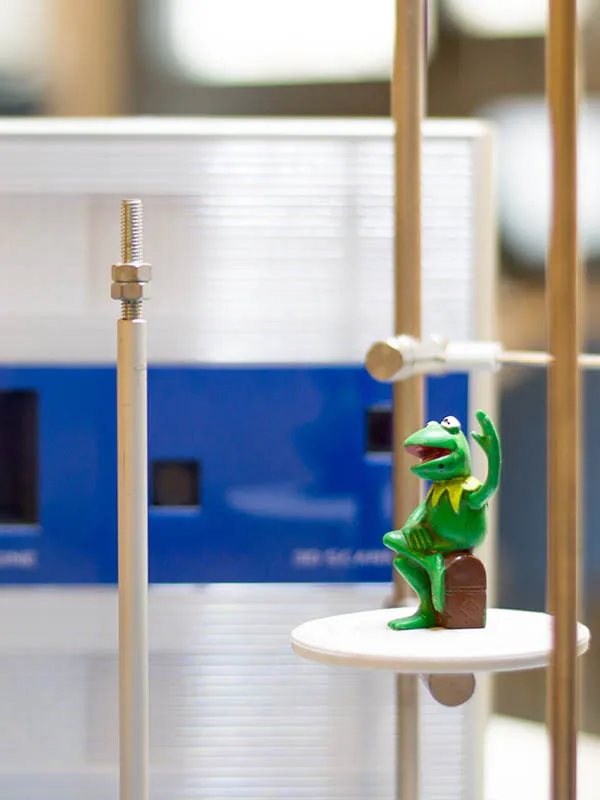

Laser-Scan: präzise Details an kleineren Objekten. Gut geeignet, wenn Du kleine bis mittelgroße, starre Objekte mit sauberer Geometrie erfassen willst und Detailtreue wichtig ist. Im Lab ist das ganz klassisch unser NextEngine-Scanner.
Blaues Laserlicht und Infrarot: flexibel für viele Objektgrößen. Wenn Du ein breites Spektrum von sehr kleinen bis großen Objekten abdecken willst, dazu Color Mapping und verschiedene Ausrichtungsmodi, ist das der typische Einsatzbereich des CR-Scan Raptor.
Spezialaufbau Head Scan: für menschliche Köpfe. Für Kopfscans gibt es einen eigenen Aufbau als Kamera-Kugel, den unser Team speziell für diese Aufgabe entwickelt und gebaut hat. Er läuft nur in Begleitung eines Mentors.
Wie immer bei unseren Geräten gilt: Du nutzt alle Scanner nur nach dokumentierter Einweisung und folgst den Anweisungen der Mentoren.

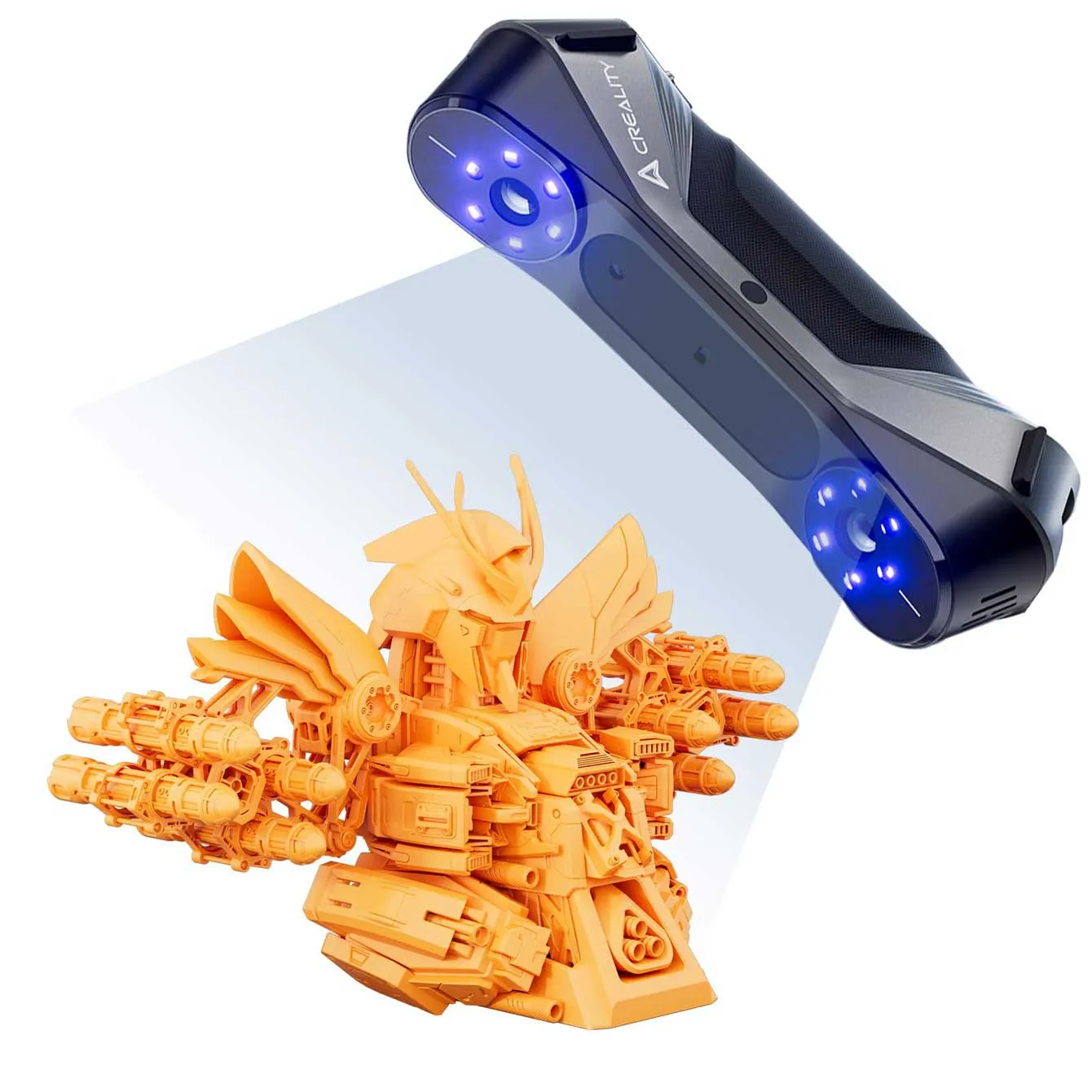

CR-Scan Raptor
Der CR-Scan Raptor kombiniert einen blauen Laser mit binokularem strukturiertem Infrarotlicht und deckt damit kleine, mittlere und große Objekte ab.
Blauer Laser (7-Linien-Laser)
- Genauigkeit bei 100 mm: 0,02 mm
- Objektgrößen: 5 bis 2.000 mm
- 3D-Auflösung: 0,02 bis 2 mm
- Scangeschwindigkeit: bis zu 60 fps
- Kleinstes Scanvolumen: 5 × 5 × 5 mm
- Einzelerfassungsbereich: 270 × 170 mm bei 300 mm
- Arbeitsabstand: 150 bis 400 mm
- Color Mapping: ja
Infrarot (binokulares strukturiertes Licht)
- Genauigkeit: bis zu 0,1 mm
- 3D-Auflösung: 0,1 bis 2 mm
- Abtastgeschwindigkeit: bis zu 20 fps
- Einzelerfassungsbereich: 665 × 574 mm bei 1000 mm
- Arbeitsabstand: 170 bis 1000 mm
- Ausrichtungsmodus: Markierung, Geometrie, Textur
- Color Mapping: ja
Allgemein: 3D-Kamera mit 1920 × 1200 Pixeln, 12 weiße LEDs als Zusatzlicht, 12 blaue LEDs zur Marker-Optimierung, Laserklasse I (augensicher), IMU.
Zur Einweisung 3D-Scan anmelden
Kosten
| Nichtmitglied | Fördermitglied | Aktive Mitglieder | |
|---|---|---|---|
| Einweisung (alle 3D-Scanner) | 10,00 € | 5,00 € | 0,00 € |
| Nutzung CR-Scan Raptor, NextEngine, Kinect, Tagespauschale | 5,00 € | 2,50 € | 0,00 € |
| Scan Your Head, nur mit Mentor, pro 3 Aufnahmen | 20,00 € | 10,00 € | 0,00 € |
| Hilfe bei der Nachbearbeitung, pro Stunde | 10,00 € | 5,00 € | 0,00 € |
Bei Deiner ersten Einweisung kommt die MakerCard für 2 € dazu. Nutzt Du am selben Tag mehrere Geräte mit Tagespauschale, zahlst Du nur die höchste. Maßgeblich ist die aktuelle Gebührenordnung. Die Mitgliedsbeiträge stehen in der Beitragsordnung.
Häufige Fragen
Kann ich ohne Einweisung 3D-scannen?
Nein, die Nutzung ist an eine dokumentierte Einweisung gebunden. Hier meldest Du Dich zur Einweisung 3D-Scan an.
Wo melde ich mich für eine Einweisung an?
Über das Anmeldeformular für den 3D-Scan. Einen Überblick über alle Einweisungen im FabLab und ihre Termine findest Du unter Einweisungen.
Wann kann ich scannen?
Mit einer aktuellen Einweisung, sobald das Lab offen ist: Montag bis Freitag von 10 bis 17 Uhr ist mindestens einer unserer Labmanager vor Ort, freitags ab 18 Uhr ist OpenLab. SelfLabs kündigen wir auf Discord an. Alles Weitere steht unter Offene Zeiten.
Welche Methode ist am besten für mein Objekt?
Klein und detailreich: eher der Laser-Scanner oder der blaue Laser. Sehr flexibel über viele Größen: der Raptor. Groß und schnell: die Kinect. Kopfscan: der Head-Scan-Aufbau.
Mein Scan hat Löcher, Rauschen oder verschmierte Flächen. Was tun?
Das liegt oft an einer ungünstigen Oberfläche, an Bewegung oder an zu wenig Überdeckung zwischen den einzelnen Ansichten. Im Lab helfen Dir die Mentoren und die Community, einen sauberen Ablauf einzurichten.
