CNC-Portalfräse
Computergesteuert und präzise: große Holzprojekte nach digitaler Vorlage.
CNC-Fräsen für große Holzprojekte
Mit der CNC-Portalfräse bearbeitest Du größere Werkstücke präzise und reproduzierbar. Sie eignet sich besonders für Holzprojekte, bei denen saubere Konturen, Taschen, Ausschnitte, Bohrungen oder Gravuren gefragt sind.
Ob Möbelteil, Schild, Formteil, Prototyp, Gehäuseplatte oder individuelles Werkstück: Die Fräse arbeitet computergesteuert nach vorbereiteten Fräsdaten. So setzt Du auch komplexe Formen exakt um, die von Hand nur schwer oder sehr zeitaufwendig entstünden.
Aktuell ist die CNC-Portalfräse im FabLab Lübeck nur für Holz vorgesehen.
Die Einweisungen in diese komplexe Maschine sind beliebt. Weil wir nur wenige Mentoren für die Fräse haben, finden sie eher selten statt. Bring also etwas Geduld mit, bis ein Termin frei ist.
Unsere BZT-PFU-S 1510-G

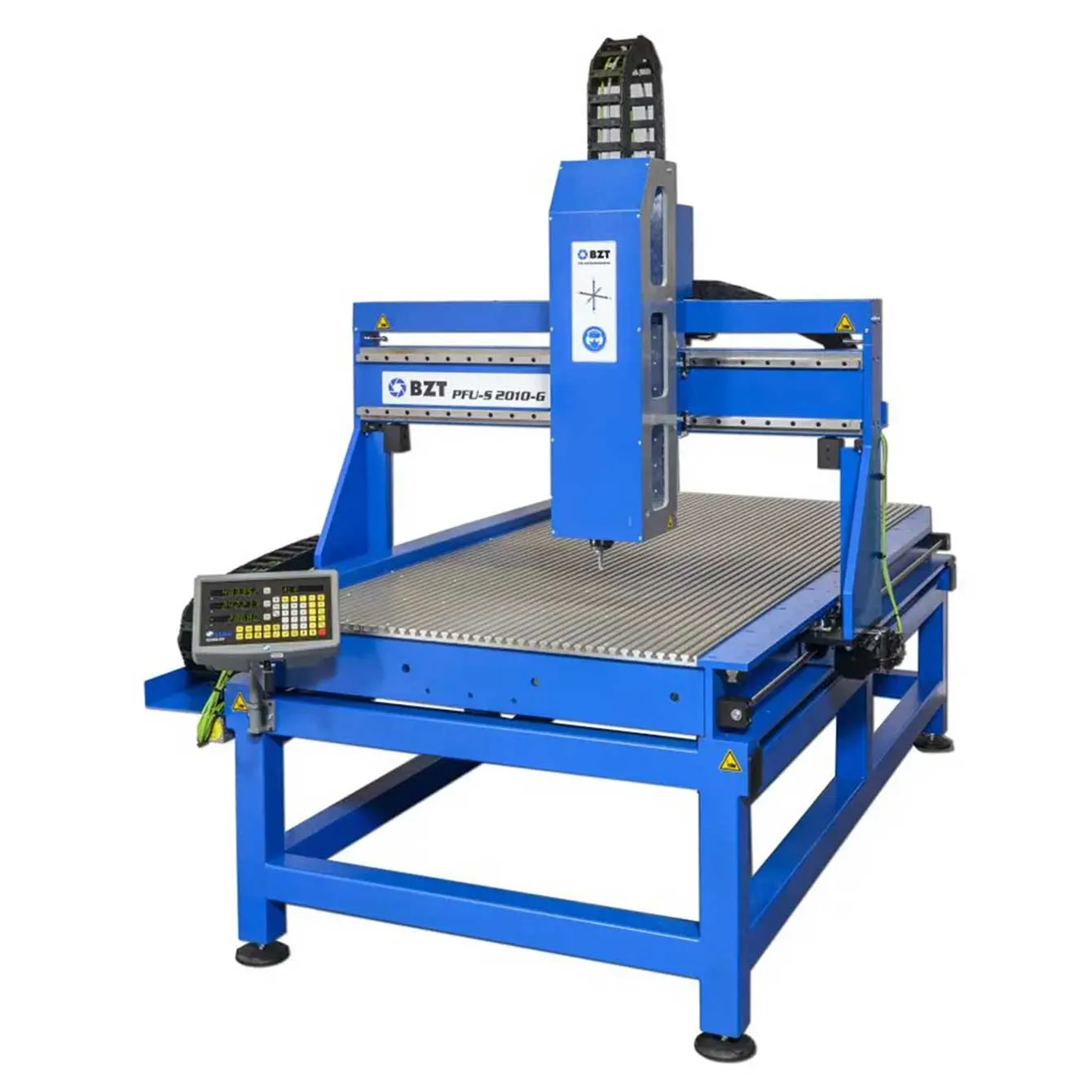

Im FabLab Lübeck steht eine CNC-Portalfräse BZT-PFU-S 1510-G, eine robuste Maschine für präzise Holzarbeiten im größeren Format. Mit gut einem Meter Verfahrweg in der X-Achse und rund anderthalb Metern in der Y-Achse schafft sie Projekte, die auf kleinen Desktop-Fräsen nicht möglich wären: Möbelteile, Schablonen, Gehäuseplatten, großformatige Zuschnitte, Reliefs, Schriftzüge und technische Bauteile aus Holz oder Holzwerkstoffen.

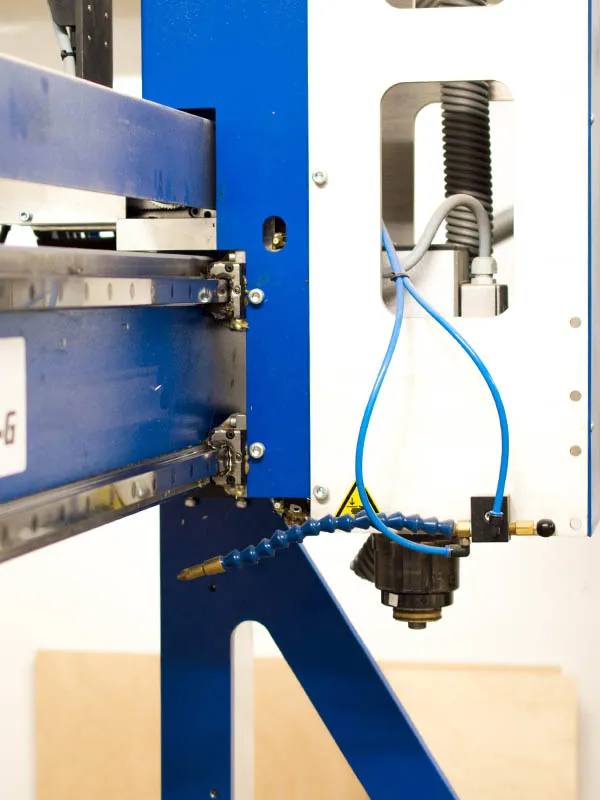

Großer Verfahrweg, eine kräftige 2,2-kW-Spindel und hohe Wiederholgenauigkeit machen nicht nur einfache Konturen möglich, sondern auch Taschen, Aussparungen, Bohrbilder und mehrteilige Konstruktionen. Die Absaugung hält den Arbeitsplatz sauber, die Sprühkühlung hilft bei geeigneten Bearbeitungen. So verbindet die Fräse klassische Holzarbeit mit digitaler Fertigung.
- Modell: BZT-PFU-S 1510-G
- Verfahrweg: X 1020 mm, Y 1510 mm, Z 275 mm
- Spindel: 2,2 kW
- Genauigkeit: etwa ±0,02 mm bis ±0,5 mm, abhängig von Werkstückgröße, Material, Werkzeug und Bearbeitungsstrategie
- Besonderheiten: Absaugung und Sprühkühlung
- CAM-Software: VisualCAD/CAM 2014, Fusion 360, Autodesk HSM, Plugin für SolidWorks
- Material: momentan nur Holz
Zur Einweisung CNC-Portalfräse anmelden
Die CNC-Portalfräse im Detail
Was ist eine CNC-Portalfräse?
Eine CNC-Portalfräse ist eine computergesteuerte Fräsmaschine, deren Fräskopf sich über ein großes Arbeitsfeld bewegt. Das Werkstück ist auf dem Maschinentisch befestigt, während die Maschine die vorgegebenen Werkzeugwege abfährt.
CNC steht für Computerized Numerical Control. Die Fräse arbeitet also nicht frei von Hand, sondern nach digitalen Daten: Aus einer Zeichnung oder einem 3D-Modell entstehen Fräsbahnen, die die Maschine anschließend umsetzt. Das hilft immer dann, wenn Teile exakt passen, mehrfach entstehen oder gleichbleibende Qualität haben sollen.
Wofür kann ich die CNC-Fräse nutzen?
Für viele Holzprojekte im Modellbau, Möbelbau, Innenausbau, Prototyping und im kreativen Bereich. Typische Anwendungen:
- Zuschnitte aus Holzplatten
- Aussparungen, Taschen und Nuten
- Konturfräsungen
- Bohrbilder und Lochraster
- Schilder und Schriftzüge
- Reliefs und einfache 3D-Strukturen
- Formen, Schablonen und Vorrichtungen
- Gehäuseplatten und technische Bauteile
- Möbelteile und Stecksysteme
- Prototypen aus Holz oder Holzwerkstoffen
Besonders lohnt sich die Fräse, wenn Du größere Werkstücke präzise bearbeiten möchtest oder Dein Projekt aus mehreren Teilen besteht, die exakt zueinander passen müssen.
Geeignete Materialien
Die Fräse ist aktuell nur für Holz vorgesehen. Was geeignet ist, hängt von Projekt, Fräser, Spanntechnik und Bearbeitungsstrategie ab. Infrage kommen zum Beispiel Massivholz, Multiplex, Sperrholz, MDF, HDF und andere geeignete Holzwerkstoffe nach Absprache.
Kläre Dein Material vor der Nutzung mit den zuständigen Mentoren ab. Nicht jedes Holz und nicht jede Plattenware passt zu jeder Bearbeitung. Es kommt unter anderem auf Materialstärke, Verleimung, Oberflächenbeschichtung, Spannbarkeit und Staubentwicklung an.
Was muss ich vorbereiten?
Du brauchst eine digitale Vorlage: je nach Projekt eine 2D-Zeichnung, eine Vektordatei, ein CAD-Modell oder eine vorbereitete CAM-Datei. Sinnvoll sind:
- eine saubere Zeichnung oder CAD-Datei
- klare Außenkonturen, Bohrungen und Fräsbereiche
- Angaben zu Material, Materialstärke und gewünschter Bearbeitung
- eine Idee, wie Du das Werkstück befestigst
- ausreichend Zeit für Einrichtung, Kontrolle und Nacharbeit
Bei CNC-Arbeiten zählt die Vorbereitung besonders. Kleine Fehler in der Datei, beim Nullpunkt, bei der Werkzeugwahl oder in der Spanntechnik können ein Werkstück unbrauchbar machen oder die Maschine beschädigen.
Einweisung und Nutzung
Die CNC-Portalfräse nutzt Du nur nach einer Einweisung. Dort lernst Du den sicheren Umgang mit der Maschine, die grundlegende Bedienung, typische Fehlerquellen und die wichtigsten Regeln für Vorbereitung, Fräsen, Absaugung, Werkzeugwechsel und Reinigung.
Am besten warst Du vor der Einweisung schon einmal beim OpenLab und hast Dich über das Gerät informiert. Nach der Einweisung nutzt Du die Fräse im Rahmen der Nutzungsbedingungen und der Offenen Zeiten selbstständig.
Sicherheit
Die Maschine arbeitet mit hoher Drehzahl, kräftiger Spindel und bewegten Achsen. Deshalb gelten klare Regeln:
- Die Maschine wird nur mit gültiger Einweisung genutzt.
- Das Werkstück ist sicher befestigt.
- Werkzeug, Frässtrategie und Material passen zusammen.
- Absaugung und Schutzmaßnahmen werden korrekt verwendet.
- Während des Fräsens beobachtest Du die Maschine.
- Schäden, Auffälligkeiten oder Unfälle meldest Du sofort.
- Du hinterlässt den Arbeitsplatz sauber und aufgeräumt.
Wenn Du Dir bei einem Projekt unsicher bist, sprich die Mentoren an, bevor Du die Maschine startest.
Kosten
| Nichtmitglied | Fördermitglied | Aktive Mitglieder | |
|---|---|---|---|
| Einweisung | 50,00 € | 25,00 € | 0,00 € |
| Nutzung, pro angefangene halbe Stunde | 5,00 € | 2,50 € | 0,00 € |
Materialkosten können dazukommen. Eigenes Material stimmst Du vorher mit den zuständigen Mentoren ab. Maßgeblich ist die aktuelle Gebührenordnung. Die Mitgliedsbeiträge stehen in der Beitragsordnung.
Häufige Fragen
Kann ich die CNC-Fräse ohne Einweisung nutzen?
Nein. Die CNC-Portalfräse nutzt Du nur nach einer dokumentierten Einweisung. Das schützt Dich, andere Nutzer und die Maschine.
Welche Materialien kann ich fräsen?
Aktuell nur Holz und Holzwerkstoffe wie MDF. Ob Dein Material geeignet ist, klärst Du vorab mit den zuständigen Mentoren.
Kann ich Metall oder Kunststoff fräsen?
Nein, auf der CNC-Portalfräse ist momentan nur Holz vorgesehen. Für andere Materialien prüfen wir vorab, ob es im FabLab eine geeignete Maschine oder ein passenderes Verfahren gibt.
Wie groß dürfen meine Werkstücke sein?
Der Verfahrweg beträgt X 1020 mm, Y 1510 mm und Z 275 mm. Die tatsächlich nutzbare Größe hängt zusätzlich von Aufspannung, Werkzeug, Materialstärke und Bearbeitungsstrategie ab.
Was kostet die Einweisung?
Laut Gebührenordnung 50,00 € für Nichtmitglieder und 25,00 € für Fördermitglieder. Für aktive Mitglieder ist sie kostenlos.
Was kostet die Nutzung?
Laut Gebührenordnung 5,00 € pro angefangene halbe Stunde für Nichtmitglieder und 2,50 € für Fördermitglieder. Aktive Mitglieder zahlen nichts. Materialkosten können dazukommen.
Muss ich eigenes Material mitbringen?
Du kannst eigenes Material mitbringen, stimmst es aber vor der Nutzung ab. Es muss zur Maschine, zum Fräser und zur geplanten Bearbeitung passen.
Kann ich einfach mit einer Skizze vorbeikommen?
Eine Skizze ist ein guter Anfang, reicht für die Fräse aber nicht. Die Maschine braucht digitale Daten und daraus erzeugte Werkzeugwege. Am besten bringst Du eine fertige Datei aus einem gängigen CAD-Programm mit. Je besser sie vorbereitet ist, desto reibungsloser läuft Dein Projekt.
Muss ich während des Fräsens an der Maschine bleiben?
Ja. Die Maschine wird während des Betriebs beobachtet, damit Du Probleme wie falsche Fräsbahnen, loses Material, Werkzeugbruch oder ungewöhnliche Geräusche sofort bemerkst.
Wo finde ich Antworten auf andere Fragen?
Ruf uns an oder schreib eine E-Mail an info@fablab-luebeck.de. Wir lesen jede Nachricht.
